МУЛЬТИСВИЧ MSWFP-2HPV - 2х10А 30В с фиксацией P-channel

Главная / Каталог / СИЛОВАЯ ЭЛЕКТРОНИКА / МНОГОКАНАЛЬНЫЕ ВЫКЛЮЧАТЕЛИ

МУЛЬТИСВИЧ MSWFP-2HPV - 2х10А 30В с фиксацией P-channel	МУЛЬТИСВИЧ MSWFP-2HPV - 2х10А 30В с фиксацией P-channel НА ЗАКАЗ Цена: 450.0 в наличии
Артикул: 030455

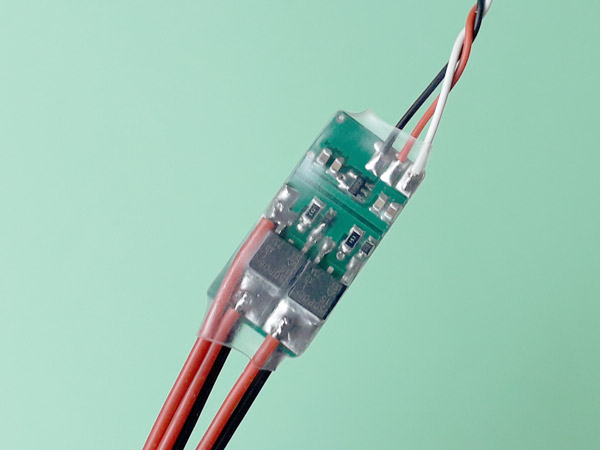

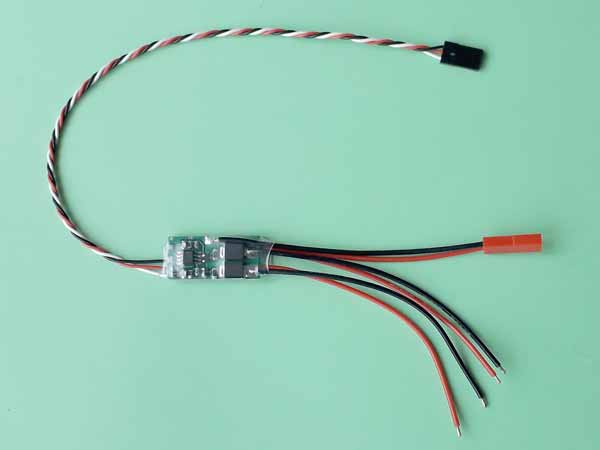

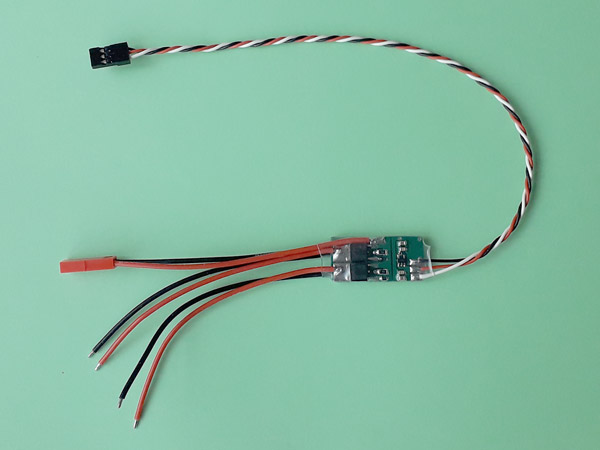

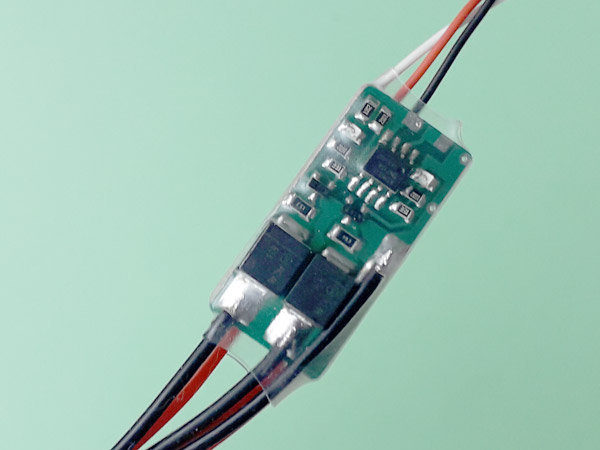

MSWFP-2HPV - Двухканальный мультисвич 2х10А 30В с фиксацией P-канальный

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

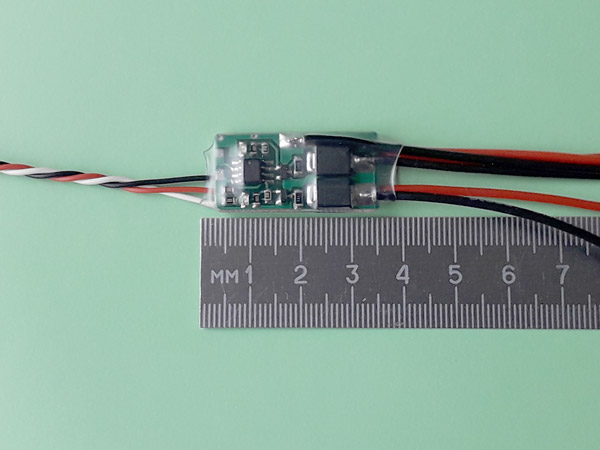

Размеры (без проводов)	40 x 17 x 7 мм
Масса (с проводами)	11 г
Количество каналов (выходов)	2
Рабочий ток канала	10 А
Напряжение силового питания	3 ... 30 В
Стандарт разъема питания	JST

Описание:

Двухканальный мультисвич MSWFP-2HPV предназначен для дискретного раздельного включения-выключения двух внешних нагрузок: светодиодов, ламп, реле, соленоидов, маломощных электродвигателей и т.д. Выходы каналов нагрузки могут быть включены или выключены произвольным образом независимо друг от друга.

Мультисвич MSWFP-2HPV может включать и выключать нагрузки с потребляемым током до 10 А и напряжением питания до 30 В.

Управление мультисвичем осуществляется по свободному каналу пульта управления, само устройство подключается к соответствующему каналу приемника. Рекомендуется использовать канал пульта управления с трехпозиционным тумблером. Допускается использование пропорционального канала управления с возможностью фиксации ручки пульта управления в нейтральном положении.

Питание схемы мультисвича осуществляется от шины питания приемника. Нагрузки, подключенные к выходам мультисвича, питаются от внешнего источника (аккумулятор или UBEC), подключенного через внешний силовой кабель (см. Рис. 2).

Особенностью этого мультисвича является применение полевых транзисторов с P-каналом в качестве силовых элементов для коммутации плюса источника питания и обеспечения общего минуса (заземления) для батареи, приемника и других бортовых потребителей.

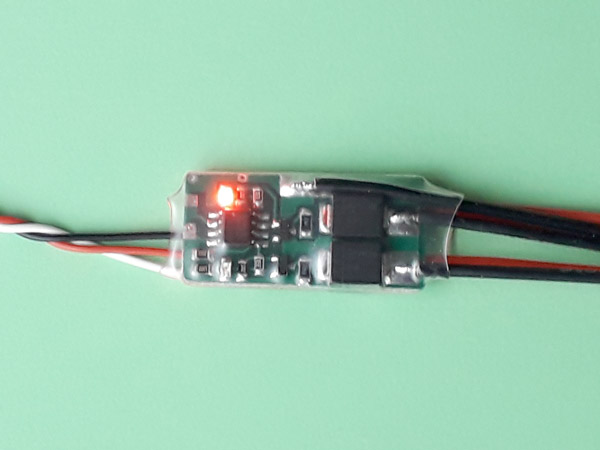

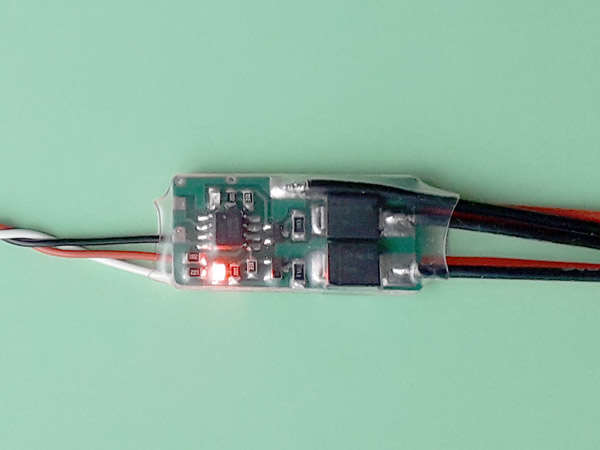

Настройки точек включения-выключения нагрузок фиксированы (см. Рис. 1). В нейтральном положении N фиксируется текущее состояние каналов. Когда ручка пульта управления (тумблер) перемещается в сектор B, включается нагрузка канала 1 и LED1. Когда джойстик возвращается в нейтральное положение N, нагрузка канала 1 и LED1 остаются включенными. Чтобы выключить выход канала 1, необходимо повторно переместить ручку (тумблер) в сектор B, а затем вернуть ее в нейтральное положение N. Состояние выхода канала 2 при этом не меняется. Выход канала 2 включается-выключается аналогично путем перемещения ручки (тумблера) в сектор A и возвращения ее в нейтральное положение N. Состояние выхода канала 1 при этом не изменяется. Когда выход канала нагрузки 2 включен, LED2 горит. В некоторых случаях может потребоваться отрегулировать точки настройки N, A и B с пульта.
