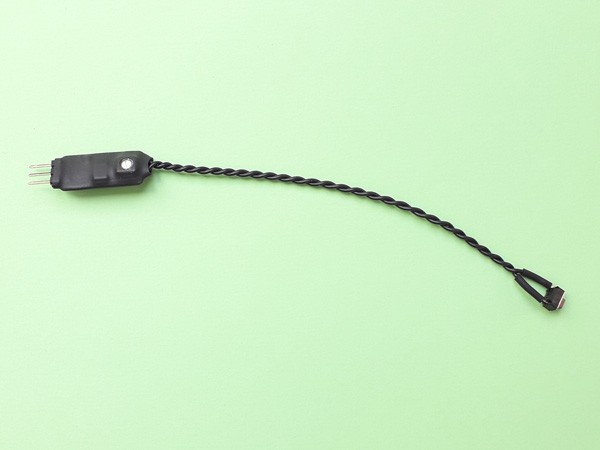

ТАЙМЕР для электрических кордовых моделей


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания  .........  3,5 ... 5,5 В
Потребляемый ток  .........  5 мА
Масса  .........  2,5 г
Габариты (без кнопки и провода)  .........  35 х 11 х 6 мм
Длительность сервоимпульса  .........  1 ... 2 мс
Диапазон регулировки оборотов  .........  40...100 %
Общее полетное время  .........  4 мин.
Стандарт разъема ESC .........  Futaba/JR/Hitec

ОПИСАНИЕ

Данный таймер предназначен для использования на кордовых моделях с электрическим приводом. Он позволяет управлять как коллекторными, так и бесколлекторными электроприводами.

Таймер подключается с обязательным соблюдением полярности к серворазъему регулятора оборотов (ESC).  Регулятор оборотов должен иметь встроенный ВЕС с выходным напряжением не более 5,5 В и иметь встроенную функцию отсечки по напряжению при разряде аккумулятора.

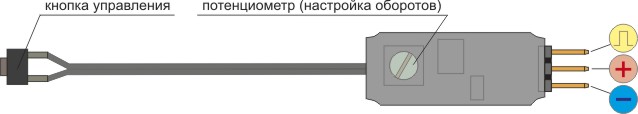

Обороты двигателя определяются положением движка потенциометра, установленного на плате таймера.  Увеличение оборотов соответствует вращению движка потенциометра по часовой стрелке.  Настройка оборотов производится при отключенном таймере. Активация таймера происходит в момент подключения его к серворазъему ESC.

Если в момент подключения кнопка таймера нажата, таймер включается в режиме калибровки, т.е. он сперва устанавливает максимальные обороты (импульс 2 мс), а затем переходит в состояние "стоп" (импульс 1 мс) и остается в этом состоянии.  Если кнопку отпустить, то таймер перейдет в рабочий режим и будет ожидать нажатия на кнопку для штатного запуска.
Примечание: для удержания кнопки при калибровке можно использовать прищепку или разъем типа "крокодил".

Если в момент подключения таймера к серворазъему ESC кнопка не была нажата, то таймер сразу находится в рабочем режиме и ожидает нажатия на кнопку.  Для запуска таймера следует нажать кнопку и удерживать ее в течение 0,5 (и более) секунд, а затем отпустить.  Сразу после отпускания кнопки таймер переходит в режим отработки циклограммы.

Циклограмма состоит из следующих временных интервалов:
  - ожидание запуска 3 сек;
  - плавный набор оборотов до заданного значения 1 сек;
  - работа двигателя на заданных оборотах 3 мин 50 сек;
  - трехкратное снижение оборотов (предупреждение об окончании работы) 5 сек;
  - работа двигателя на заданных оборотах 10 сек;
  - плавное снижение оборотов и остановка двигателя.

Прервать выполнение циклограммы можно в любой момент коротким нажатием на кнопку.

Для повторной активации таймера следует отключить его от серворазъема ESC и подключить снова.

ВНИМАНИЕ!  Перед запуском модели обязательно убедитесь, что используемый аккумулятор заряжен полностью.
