Электронный ОПТО-выключатель (KillSwitch) предназначен для дискретного включения на борту модели различных устройств, работа которых сопряжена с генерацией помех, влияющих на работу канала связи (электродвигатели с повышенным искрением щеток, искровые системы зажигания для ДВС и т.д.).
Включение данного устройства осуществляется по свободному каналу пульта управления.

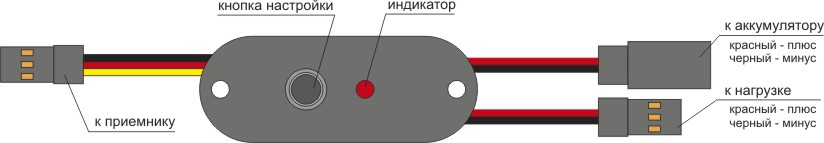

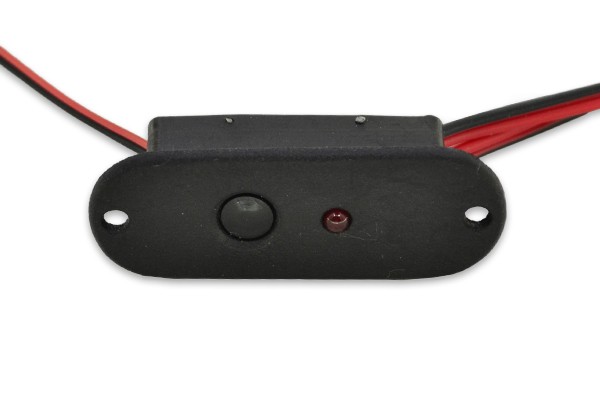

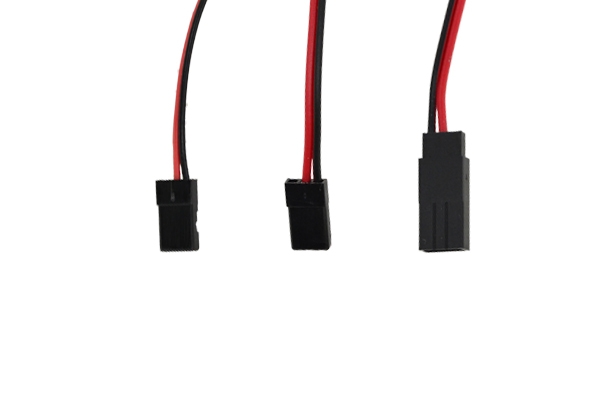

Подключение устройства следует производить в соответствии с рисунком и строго соблюдая цветовую маркировку проводов (красный - плюс, черный - минус). Трехцветный провод с фишкой подключается к соответствующему каналу приемника. Кнопка настройки и светодиодный индикатор вмонтированы непосредственно в корпус устройства.
Проверку работоспособности и настройку устройства следует производить до подключения внешнего силового аккумулятора и нагрузки. Такая возможность обеспечивается благодаря тому, что вся сигнальная часть схемы питается непосредственно от приемника.

ПРОГРАММИРОВАНИЕ

Начальные установки блока :
точка включения - 1,5 мс, рабочий сектор 1,5-2,0 мс, нерабочий сектор 1,0-1,5 мс. Программирование производится настроечной кнопкой и контролируется при помощи светодиодного индикатора. Для изменения рабочего сектора (реверсирования) следует нажать кнопку программирования до включения питания приемника, затем, удерживая ее, подать питание на приемник. После того, как индикатор начнет мигать, рабочий сектор реверсирован. После этого кнопку настройки следует отпустить. Для изменения точки включения модуля следует при включенных пульте управления, приемнике и блоке установить желаемое положение ручки на пульте, затем нажать и удерживать кнопку программирования. После того, как индикатор начнет мигать, новое положение точки включения запрограммировано. После этого кнопку настройки следует отпустить.
