ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ

Габаритные размеры (без проводов)  -  42 х 17 х 11 мм
Рабочее напряжение  -  6,0...8,4 В
Количество уровней индикации  -  6
Рабочий ток, не более  -  2 А
Ток в отключенном состоянии, не более  -  5 мА
Температурный диапазон  -  0...+40оС


ОПИСАНИЕ

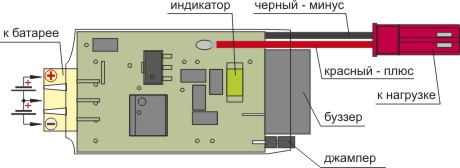

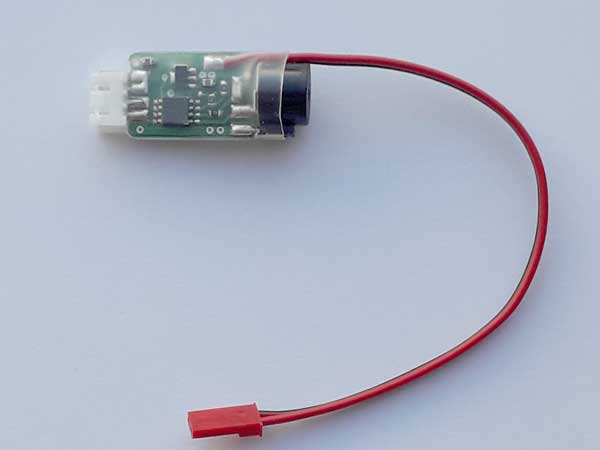

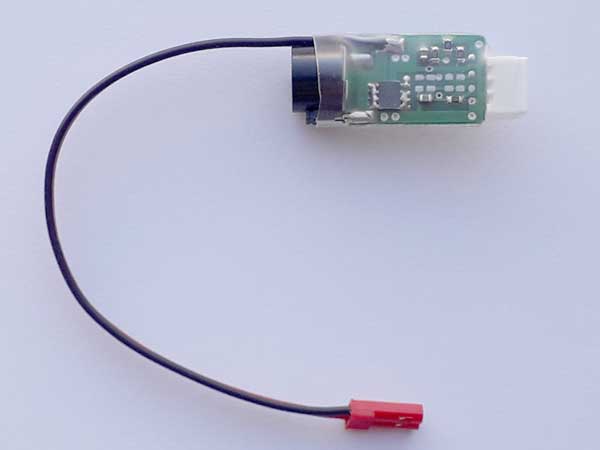

Данное устройство (отсечка) представляет собой комбинацию индикатора напряжения для двухбаночного литий-полимерного аккумулятора с поэлементным контролем и управляемого электронного ключа.

Отсечка предназначена для питания самого широкого круга потребителей небольшими токами (до 2А) от модельных литий-полимерных батарей, в том числе со значительно выработанным ресурсом, особенностью которых может быть значительная разница фактической емкости элементов, а также отсутствие схем внутренней защиты.

Наличие постоянного поэлементного контроля позволяет организовать отсечку батареи от нагрузки при достижении любым из двух элементов критического значения 3 В .

Устройство индицирует напряжения для самого слабого элемента:
- более 3,7В - постоянное свечение светодиода ;
- 3,5...3,7В - мигание светодиода (горит/не горит - 85% /15%) ;
- 3,3...3,5В - мигание светодиода (горит/не горит - 50% /50%) ;
- 3,1...3,3В - мигание светодиода (горит/не горит - 15% /85%) ;
- 3,0...3,1В - мигание светодиода (горит/не горит - 15% /85%) + буззер;
- ниже 3,0В - светодиод погашен, буззер и нагрузка отключены.

Точность установки порогов уровней индикации составляет 0,05В.
