ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ

1 светодиод / 8 уровней
Температурный диапазон   ...   0 ...+40оС
Количество тестируемых аккум.   ...   6
Рабочее напряжение   ...   12 - 26 В
Точность установки   ...   0,1 В/элемент
Потребляемый ток (не более)   ...   30 мА
Размеры   -   40 х 12 х 10 мм
Масса   -   4,5 г

КРАТКОЕ  ОПИСАНИЕ

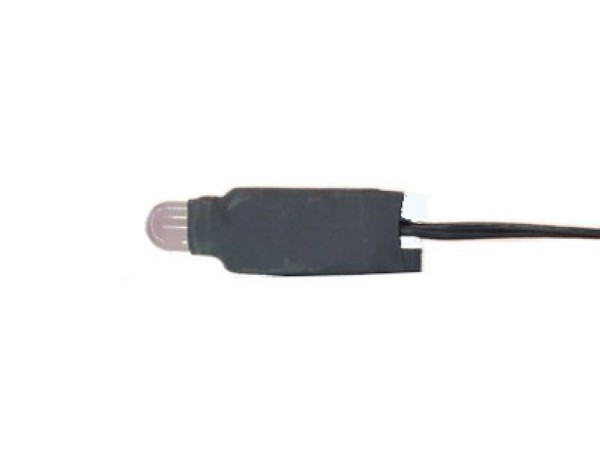

Индикатор осуществляет контроль напряжения  6LIPO аккумуляторной батареи. Подключается к силовому либо балансирному разъему, индицирует 8 уровней заряда с точностью 0,1V на элемент.

Встроенный яркий RGB-светодиод позволяет контролировать состояние батареи визуально на значительном удалении.

ПОДРОБНОЕ  ОПИСАНИЕ

Если джампер установлен, индикатор показывает текущее значение напряжения. При снятом джампере индикатор запоминает  и показывает минимальное достигнутое напряжение (просадку). Допускается установка джампера при работе индикатора.

Устанавливается на борту модели и подключается параллельно регулятору оборотов ходового электродвигателя либо к разъему балансира силового аккумулятора, состоящего из 6 литий-ионных или литий-полимерных элементов.

Режим измерения-запоминания напряжения устанавливается джампером.

Индицирует следующие уровни напряжения (в пересчете на один элемент) :
1. Синий мигает более 4,25 В
2. Синий горит 3,60...4,25 В
3. Синий-зеленый мигает 3,40...3,60 В
4. Зеленый горит 3,25...3,40 В
5. Зеленый-красный мигает 3,15...3,25 В
6. Красный горит 3,00...3,15 В
7. Красный мигает 2.00...3.00 В
8. Все погашено менее 2,00 В

Режимы 1 и 8 предназначены для индикации неправильного выбора числа элементов.

При включении индикатора он самотестируется, последовательно включая синий, зеленый и красный цвета. По окончании тестирования индикатор готов к работе.

Яркий светодиод позволяет оценить состояние аккумулятора дистанционно.

После окончания запуска модели аккумулятор следует отключить как от данного индикатора, так и от других    электропотребителей, установленных на модели (регулятор хода , ВЕС-система и др.). Невыполнение данного требования может привести к глубокому разряду аккумулятора и выходу его из строя.

ВНИМАНИЕ!  Литий-полимерные аккумуляторы являются источником повышенной опасности.  При их эксплуатации следует строго соблюдать все требования изготовителя аккумуляторов по их эксплуатации, особенно режимы заряда и разряда.
