ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

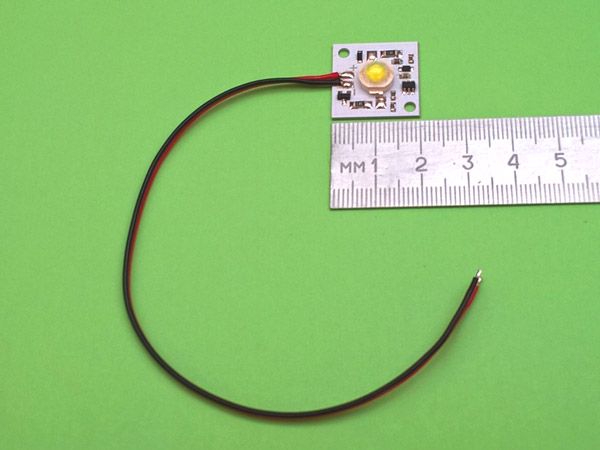

     Габариты   -   20 х 20 х 6,5 мм
     Масса   -   2 гр
     Напряжение питания    -   8 ... 14 В
     Средний потребляемый ток    -   60 мА
     Импульсный ток   -   600 мА



     ОПИСАНИЕ:

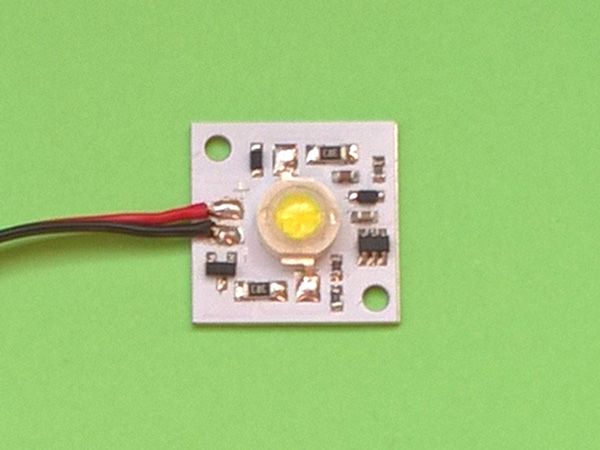

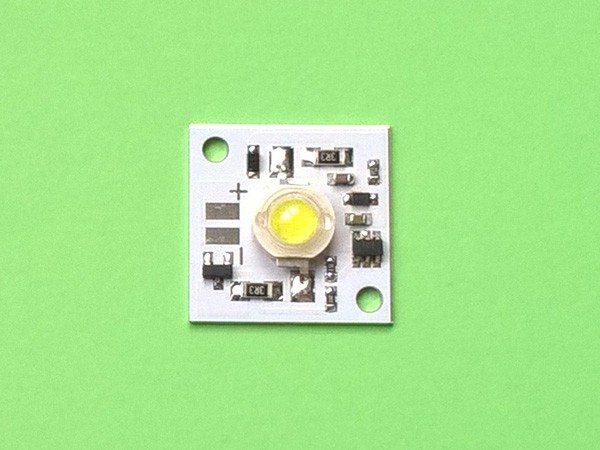

     Данный модуль является элементом светового оформления и предназначен для установки на различные модели и рекламные объекты. Может использоваться в качестве элемента сигнализации. Реализует световой эффект “тройная вспышка”. Изготовлен на основе 5Вт (7В) широкоугольного светодиода, установленного на алюминиевой плате-радиаторе. Рекомендуемый источник питания - батарея из 3 литий-полимерных аккумуляторов либо 12В свинцово-кислотный аккумулятор.

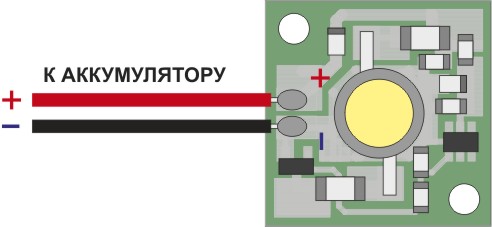

     Перед подключением к модулю необходимо подпаять провода в соответствии с рис.1. Пайку каждого провода следует выполнять не дольше 5 секунд заземленным паяльником мощностью 20-30 Вт. При подключении следует тщательно соблюдать полярность: красный провод - плюс, черный - минус.

     Если в процессе эксплуатации возможно попадание на плату модуля капель воды или масла, после сборки и монтажа плату необходимо покрыть 3-4 слоями прозрачного водозащитного полиуретанового лака.


     ВНИМАНИЕ !    БЕРЕГИТЕ ГЛАЗА, СВЕЧЕНИЕ МОДУЛЯ ОЧЕНЬ ЯРКОЕ !
