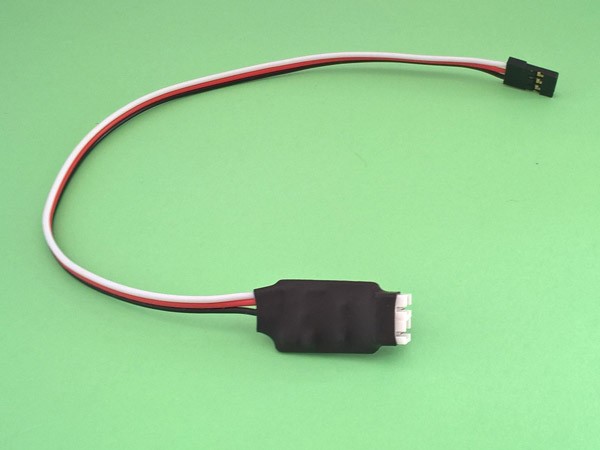

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

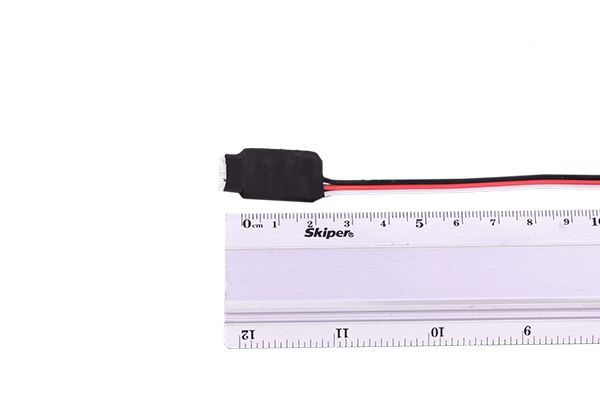

Размеры (без проводов) - 30 x 14 x 7 мм

Масса (с проводами) - 5 г

Количество каналов (выходов) - 2

Рабочий ток канала - 1 А

Напряжение питания - 4,8 ... 8,4 В

Стандарт силового разъема - НВ-02/WB-02

КРАТКОЕ ОПИСАНИЕ

Двухканальный мультисвич MSW-2 предназначен для раздельного управления двумя внешними нагрузками: электромагнитами, микромоторами, реле, лампами, светодиодами.

Устройство подключается в свободный канал приемника и управляется с соответствующего канала пульта управления. Имеет три рабочих сектора: "включен канал 1", "все выключено" и "включен канал 2".





Питание устройства и коммутируемых нагрузок осуществляется от приемника. Имеется возможность программирования устройства.

Для подключения внешних устройств рекомендуется использовать разъемы (046030) или готовые кабели (032710).

ПОДРОБНОЕ  ОПИСАНИЕ

Двухканальный мультисвич MSW-2 предназначен для дискретного раздельного включения двух внешних нагрузок на борту модели. Причем, во включенном состоянии может находиться только один канал из двух, либо оба канала выключены. В качестве внешних нагрузок могут быть использованы: светодиоды, лампы, реле, маломощные электродвигатели. Схема мультисвича содержит диоды Шоттки, защищающие выходы каналов при использовании индуктивных нагрузок.

Одно из основных назначений данного мультисвича - управление работой электромагнитов открывания бункеров прикормочных корабликов.

Управление мультисвичем осуществляется по свободному каналу пульта управления (при этом само устройство подключается в соответствующий канал приемника). Рекомендуется использовать канал пульта управления, выведенный на трехпозиционный тумблер. Допускается использование пропорционального канала с фиксацией ручки в нейтральном положении.

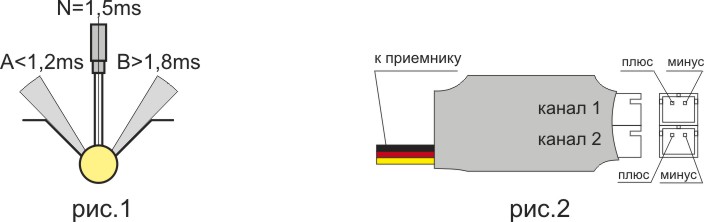

Питание мультисвича и коммутируемых нагрузок осуществляется непосредственно от шины питания приемника. Настройки точек переключения выполнены жесткими (см. рис. 1). В нейтрали N выходы каналов 1 и 2 выключены. При переводе ручки пульта управления в сектор В включается канал 1, выход канала 2 при этом выключен. При переводе ручки пульта управления в сектор А включается канал 2, выход канала 1 выключен. В отдельных случаях может понадобиться корректировка точек настройки N, A и В с пульта.

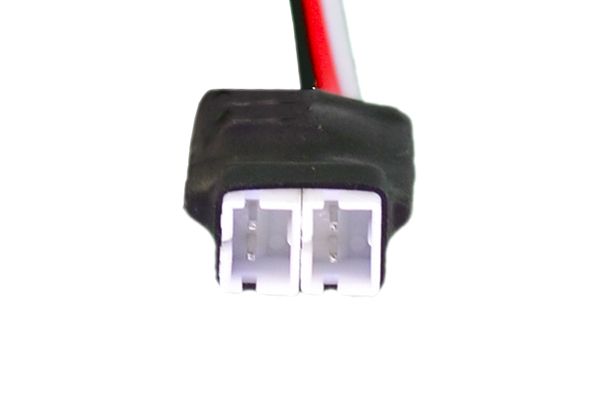

При эксплуатации следует тщательно соблюдать полярность подключения как самого устройства, так и подключаемых внешних нагрузок. Нагрузки подключаются в штекерные гнезда, расположенные на торце платы с обязательным соблюдением полярности (см.рис.2). На каждый канал может быть подключено несколько нагрузок в параллель. В этом случае их суммарный ток не должен превышать 1А на канал.

Рекомендуется эксплуатировать данное устройство при стандартном питании приемника (4-5 никель-кадмиевых аккумуляторов). Если приемник и сервомеханизмы питаются от ВЕС 5...6 В, следует убедиться, что ВЕС способен обеспечить ток нагрузки мультисвича 2А в дополнение к току, потребляемому уже имеющимися нагрузками.

ВНИМАНИЕ!  Следует избегать попадания воды, пыли и топлива на плату устройства. При установке на борту модели следует предпринять меры по защите устройства от воздействия вибрации и ударных нагрузок.
