ПОДРОБНОЕ ОПИСАНИЕ

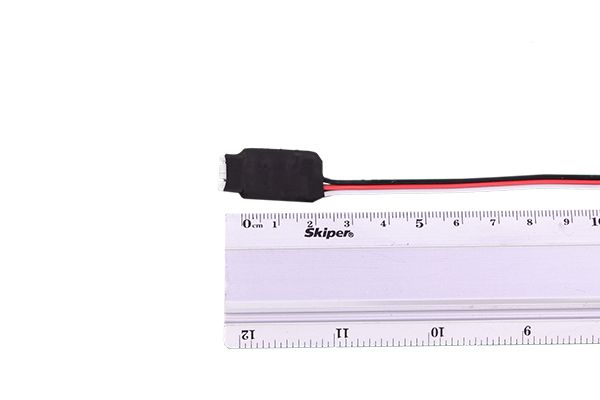

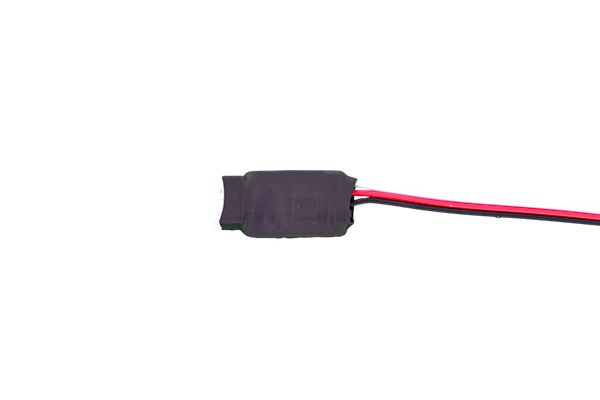

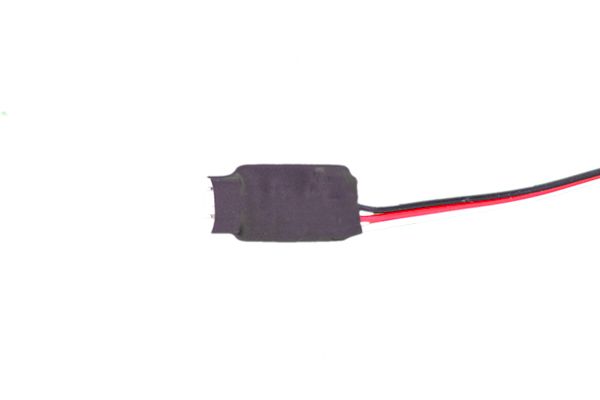

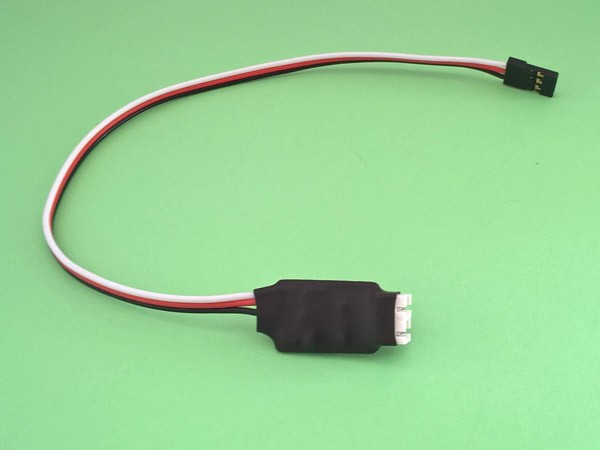

Двухканальный мультисвич MSWF-2 предназначен для дискретного раздельного включения-выключения двух внешних нагрузок на борту модели. Выходы каналов нагрузки могут находиться во включенном или выключенном состоянии независимо друг от друга. В качестве внешних нагрузок могут применяться: светодиоды, лампы, реле, маломощные электродвигатели, электромагниты. Схема мультисвича содержит диоды Шоттки, защищающие выходы каналов при использовании индуктивных нагрузок.

Управление мультисвичем осуществляется по свободному каналу пульта управления (при этом само устройство подключается в соответствующий канал приемника). Рекомендуется использовать канал пульта управления, выведенный на трехпозиционный тумблер. Допускается использование пропорционального канала с фиксацией ручки в нейтральном положении.

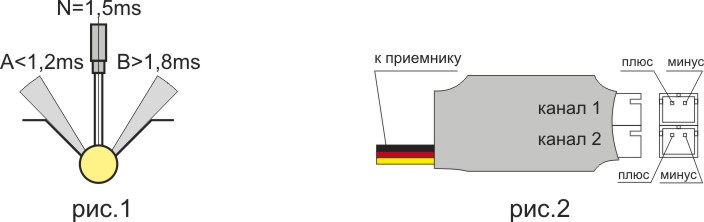

Питание мультисвича и коммутируемых нагрузок осуществляется непосредственно от шины питания приемника. Настройки точек переключения выполнены жесткими (см.рис.1). В нейтрали N осуществляется фиксация текущего состояния каналов. При переводе ручки (тумблера) в сектор В происходит включение нагрузки канала 1. При возвращении ручки в нейтраль N нагрузка канала 1 остается включенной. Для ее выключения необходимо повторно перевести ручку (тумблер) в сектор В, а затем вернуть ее в нейтраль N. Состояние канала 2 при этом не изменяется. Управление нагрузкой канала 2 осуществляется аналогично, путем перевода ручки (тумблера) в сектор А и последующим возвращением ее в нейтраль N. Состояние канала 1 при этом не изменяется.

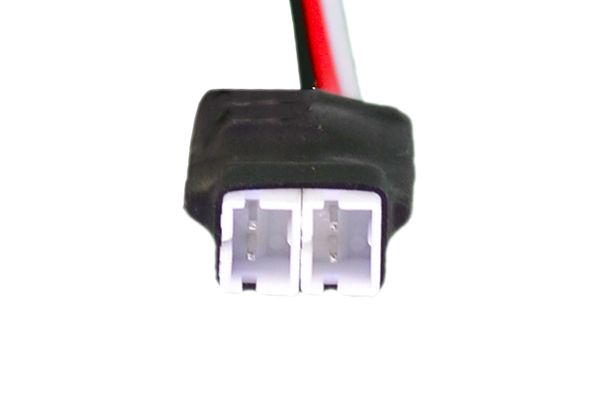

При эксплуатации следует тщательно соблюдать полярность подключения как самого устройства, так и подключаемых внешних нагрузок. Нагрузки подключаются в штекерные гнезда, расположенные на торце платы с обязательным соблюдением полярности (см. рис.2). На каждый канал может быть подключено несколько нагрузок в параллель. В этом случае их суммарный ток не должен превышать 1А на канал.

Рекомендуется эксплуатировать данное устройство при стандартном питании приемника (4-5 никель-кадмиевых аккумуляторов). Если приемник и сервомеханизмы питаются от ВЕС 5...6 В, следует убедиться, что ВЕС способен обеспечить ток нагрузки мультисвича 2А в дополнение к току, потребляемому уже имеющимися нагрузками.

ВНИМАНИЕ! Следует избегать попадания воды, пыли и топлива на плату устройства. При установке на борту модели следует предпринять меры по защите устройства от воздействия вибрации и ударных нагрузок.
