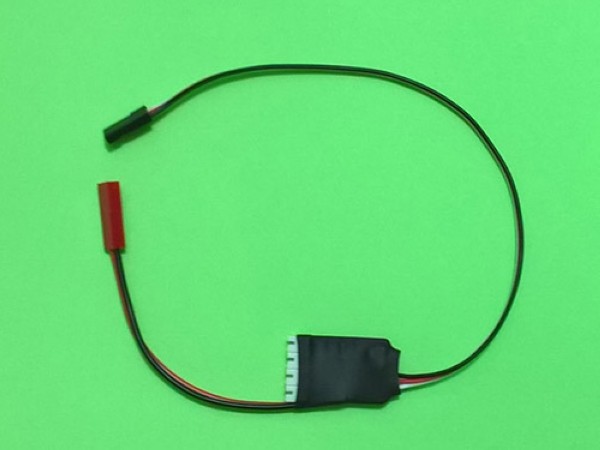

Четырехканальный мультисвич MSWF-4HP предназначен для дискретного раздельного включения-выключения четырех внешних нагрузок на борту модели. Причем, все четыре внешние нагрузки могут находиться как во включенном, так и в выключенном состоянии, независимо друг от друга. В качестве внешних нагрузок могут применяться: светодиоды, лампы, реле, маломощные электродвигатели, электромагниты. Схема мультисвича содержит диоды Шоттки, защищающие выходы каналов при использовании индуктивных нагрузок.

Управление мультисвичем осуществляется по свободному каналу пульта управления (при этом само устройство подключается в соответствующий канал приемника). Рекомендуется использовать канал пульта управления, выведенный на трехпозиционный тумблер. Допускается использование пропорционального канала с фиксацией ручки в нейтральном положении.

Питание схемы мультисвича осуществляется от шины питания приемника, коммутируемые нагрузки питаются от внешнего источника (аккумулятора, ВЕС), подключаемого через кабель внешнего питания (см.рис.2).

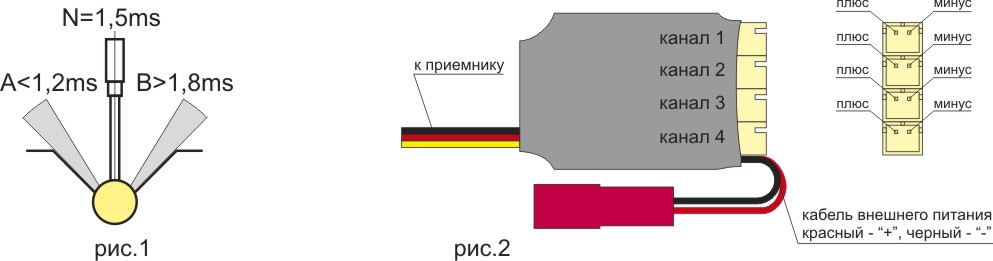

Настройки точек переключения выполнены жесткими (см.рис.1). При кратковременном переводе ручки (тумблера) из нейтрали N в сектор А и возвращении в нейтраль N происходит включение нагрузки канала 1. При повторном кратковременном переводе ручки (тумблера) в сектор А и возвращении в N происходит выключение нагрузки канала 1. Включение-выключение нагрузки канала 2 производится кратковременным отклонением ручки в сектор В и возвращением в нейтраль N. Если отклонить ручку в сектор А и удерживать более 2-х секунд, включится нагрузка канала 3. При возвращении ручки в N, нагрузка канала 3 останется включенной. Чтобы выключить нагрузку канала 3, необходимо снова отклонить ручку в сектор А и удерживать ее более 2-х секунд до отключения нагрузки канала 3. При возвращении ручки в нейтраль N нагрузка останется отключенной. Включение-выключение нагрузки канала 4 осуществляется аналогично, путем отклонения ручки в сектор В и ее 2-секундного удержания.

При эксплуатации следует тщательно соблюдать полярность подключения как самого устройства, так и подключаемых внешних нагрузок. Нагрузки подключаются в штекерные гнезда, расположенные на торце платы с обязательным соблюдением полярности (см. рис. 2). На каждый канал можно подключить несколько нагрузок в параллель. В этом случае суммарный ток не должен превышать 2А на канал.

Рекомендуется эксплуатировать данное устройство при стандартном питании приемника (4-5 никель-кадмиевых аккумуляторов или ВЕС на 5...6 В). Источник питания нагрузки (3...15 В) должен обеспечивать требуемый ток (до 8 А).
